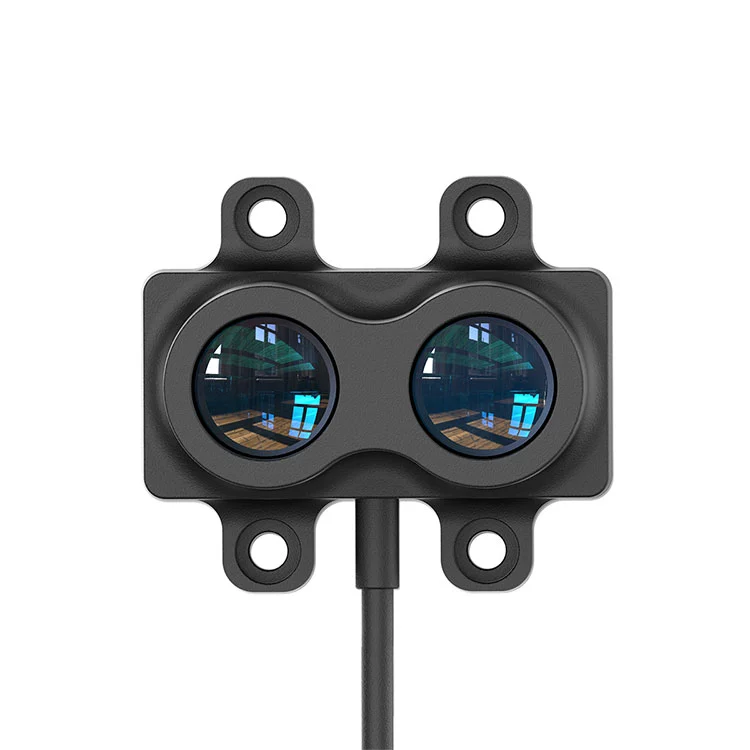

STA-LR-sarjan TOF-laser, joka on tutka-anturi, omaksuu innovatiivisen pulssi-periaatteen, joka voi saavuttaa nopean ja vakaan vaiheen viidellä alueella (20/40/60/120/180 metriä) ja hallitsee tarkkuutta ± D * 0,5%: n (90%: n heijastavuuden) tarkkuudella (90% heijastavuus), varmistaen ja jatkuvaa ja tarkistusta. mittaus.

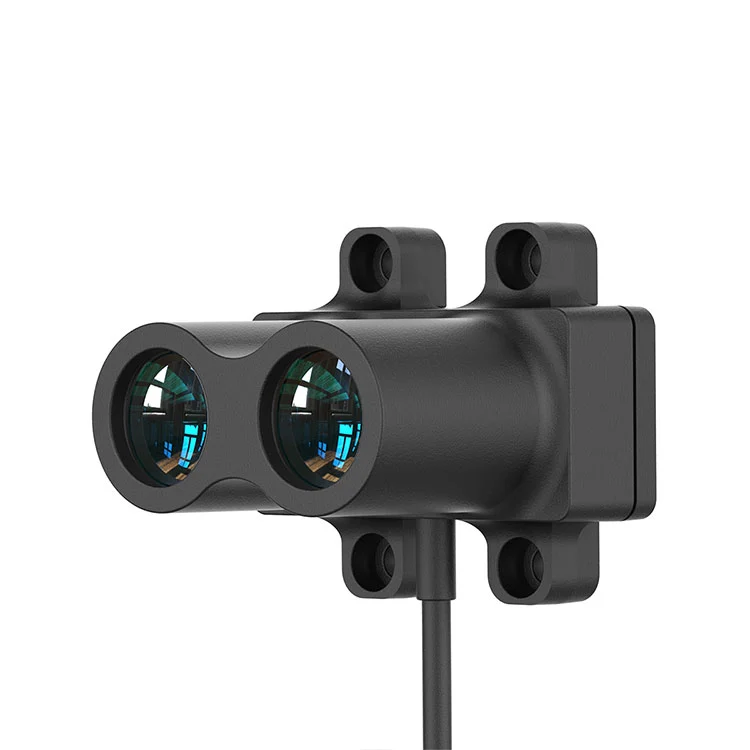

STA-LR-sarjan korkean tarkkuuden laser, joka ulottuu tutka-objektiiviin, omaksuu päällystetyn lasilinssin läpäisyn parantamiseksi, selkeämmän saavuttamiseksi ja sen kovuus, naarmujen vastus, korroosionkestävyys ja pidentynyt käyttöikä on suurempi. Lämpötilan kompensointi mahdollistaa tarkan mittauksen laajalla käyttölämpötila -alueella -40 ° C -+70 ° C. Sitä voidaan levittää laajasti pelloilla, kuten miehittämättömät ilma -ajoneuvojen korkeuden hallinta, älykäs kuljetus, älykkäät pysäköintialueet ja älykäs maatalous.
| Tuotemalli | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Tuotteen suorituskyky | Mittausalue | 20m@90% 7m@10% |
40m@90% 15m@10% |
60m@90% 24m@10% |
120m@90% 45m@10% |
180m@90% 60m@10% |
| Mittaustaajuus | 1-2000 Hz | |||||
| toistettavuus | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |||||
| Etäisyystarkkuus | ± 3 cm （≤6m）, ± 0,5%(＞ 6m) | ± 5 cm （≤15m）, ± 0,5%(＞ 15m) | ± 5 cm （≤24m）, ± 0,5%(＞ 24m) | ± 5 cm （≤40m）, ± 0,5%(＞ 40m) | ||
| Etäisyysresoluutio | 1 cm | |||||
| Suojeluluokka | IP65 | |||||
| Keskianen ympäristön valolle | 100 klux | |||||
| Optinen parametri | Kenttäkulma | 47Mard （2,7 °） | 39Mard （2,2 °） | |||
| Lasersäteen divergenssikulma | 34Mard （1,9 °） | 3Mard （0,17 °） | 9Mard （0,5 °） | |||
| Lasersäteen aallonpituus | 850 nm | 905nm | ||||
| Silmien turvallisuus | Luokka I (IEC 60825 - 1: 2014) | |||||
| Viestintä rajapinta |
Viestintärajapinta | Lvttl/rs485/i/iic | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3,3 V) |
|||
| Mekaaninen rajapinta | XH-4P-päätteet (XHP-4) BMW -kaapeliliittimet Putkimaiset liittimet (E0508) |
|||||
| Mekaaninen sähköparametrit |
Toimitusjännite | 5V | 5V, 12-28 V | |||
| Suurin virrankulutus | ＜ 160MW | ＜ 200MW | ＜ 250MW | |||
| toiset | Yleinen ulottuvuus | 30*30*34mm | 40*40*45 mm | |||
| Käyttölämpötila | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| paino | 20 g | 35 g | ||||
| Linjan pituus | 35 cm | 40 cm | ||||
| HUOMAUTUS: Alueen tarkkuus, etäisyysresoluutio, toistotarkkuus jne. Kaikki testattiin sisätiloissa 25 ℃ diffuusi heijastuskyky (90% heijastuskyky). Olosuhteiden muutokset voivat johtaa mittaustulosten vaihteluihin. | ||||||
LR-sarjan korkean tarkkuuden laserilla on 11 rajapinta ja 3 liittoa.
11 tyyppiä rajapintoja
● Viestintäluokka: Lvttl/TTL/IIC/CAN/RS232/RS485 (Modbus)
● Analoginen luokka: PWM/4-20MA
● Kytkentätyyppi: I0 (3. 3V)/I0 (NPN)/IO (PNP)

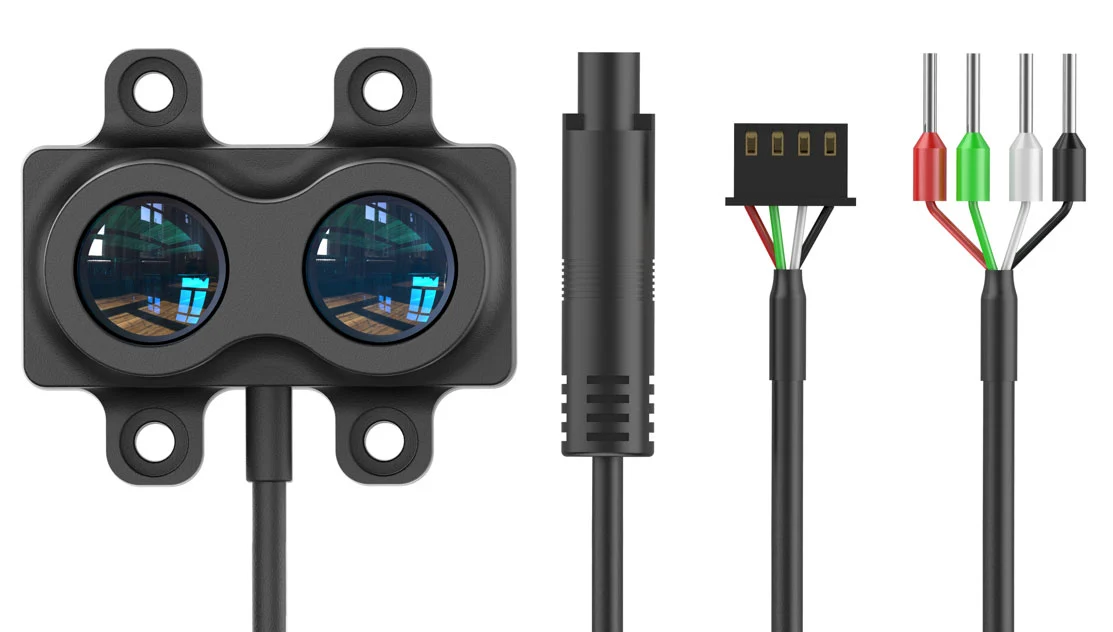

3 liittimiä
● XH-4P-liitin (oletus): Elektroniset insinöörit käyttävät liitin.
● BMW -kaapeliliitin (räätälöity): IP67 -pölynpitävä ja vedenpitäjä liittimessä, helppo kytkeä ja irrottaa pistoke.
● Putkiliitin (malli: E0508): Laajasti käytetty johdotusliittimen tyyppi automaatiolaitteissa.

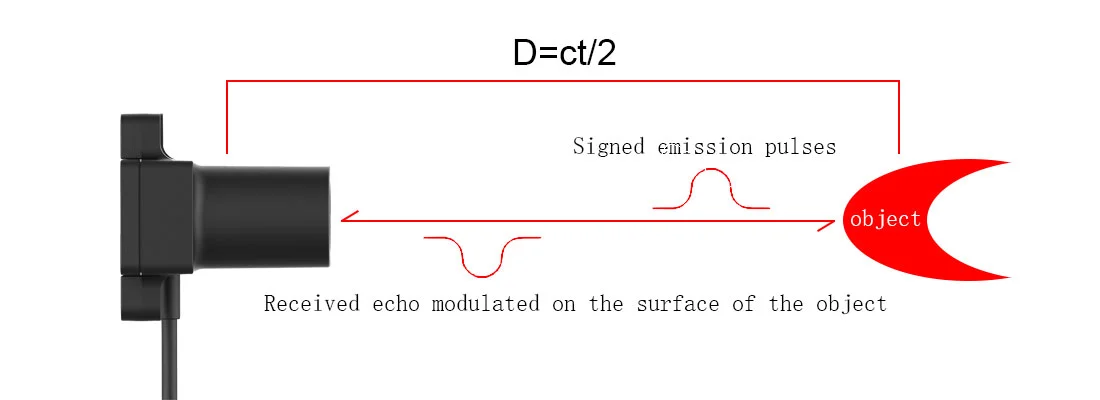

LR -sarjan laser, joka on tutka, käyttää parannettua tekniikkaa, perimällä perinteisen Pulse TOF -menetelmän edut yhdistäen tehdas -allekirjoitukseen, mikä tekee LRXX -sarjan tasapainon tarkkuuden ja nopeuden ja suoritetaan hyvin ulkona.
Jos haluat lisätietoja tuotteistamme, ota yhteyttä Jioptikiin.
