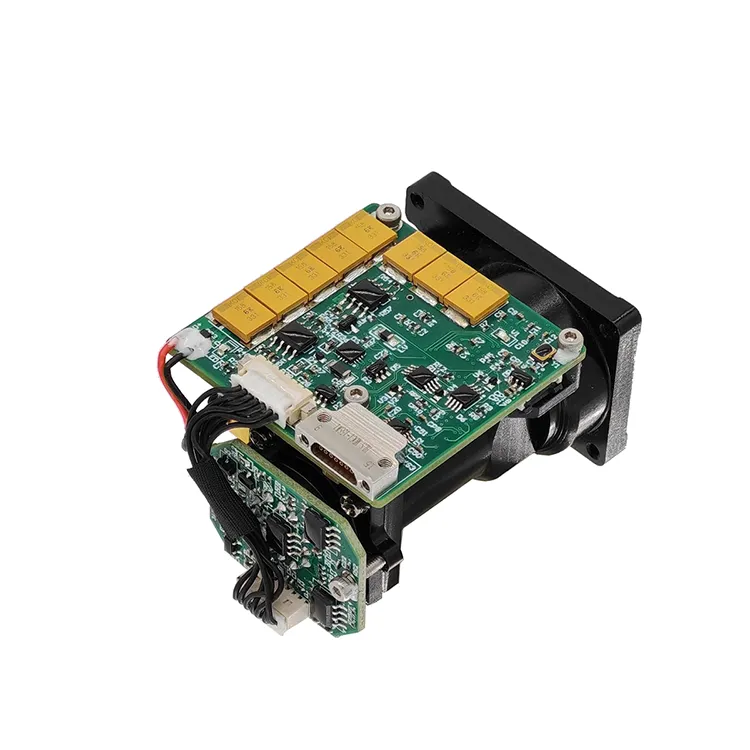

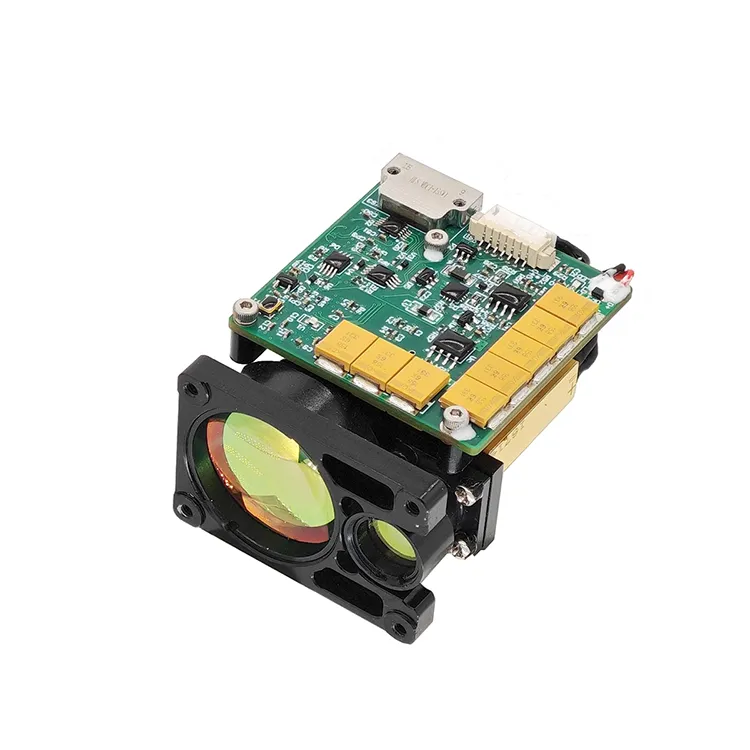

STA-B0610X on 6 km silmän turvallinen laser-etäisyyden moduuli (LRF) etäisyyden mittausmoduuli, joka voi havaita tavoiteetäisyyden ja lähettää mitatun etäisyyden ylätietokoneelle sarjaviestinnän avulla. Näkyvyys ≥ 15 km, kohteen heijastavuus ≥ 0,3, kosteus ≤ 80%, ajoneuvo (2,3 m × 2,3 m naton kohde) etäisyys etäisyydellä ≥6 km; maksimi, vaihtelee ≥10 km.
(1) yksittäinen ja jatkuva;
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
B0610X Laser Rangefinder -moduuli on sotilaallinen pulssilaser -etäisyysmittari, joka on suunniteltu sovellusskenaarioihin, kuten lentokoneisiin, miehittämättömiin ilma -ajoneuvoihin, säiliöihin ja laajuuteen. 6 km silmän turvallisessa laser-etäisyyden moduulissa (LRF) on pieni koko, kevyt, pieni virrankulutus, vakaa suorituskyky, pitkä mittausetäisyys ja pitkä käyttöikä, ihmisen silmäturvallisuus ja muut edut, se on tärkeä tekninen laite tuotteen tavoitteen tarkkuuden parantamiseksi.
Tuoten suorituskykyindeksi B0610X Eye-Safe LRF -moduulille
| Esine | Tekninen parametri | Ohje |
| Malli | STA-B0610X | |
| Toimiva aallonpituus | 1535 ± 5nm | |
| Silmien turvallisuus | Luokka 1 (IEC 60825-1) | |
| Aukon vastaanottaminen | Φ25 mm | |
| Päästö | Φ14 mm | |
| Etäisyys | 50m-8000m | |
| Etäisyys | ≥10000m | Max -alue, tarkkailijan näkyvyys 25 km |
| ≥8000m | Rakennuskohteet, heijastavuus: 0,6, tarkkailijan näkyvyys 25 km | |
| ≥6000m | Naton kohde | |
| ≥3000m | Ihmisen kohde | |
| ≥1000m | UAV -tavoite | |
| Mini -alue | 50m | |
| Monitasoinen havaitseminen | Enintään 3 tavoitetta | |
| Etäisyystarkkuus | ± 1m | 3D |
| Etäisyystaajuus | 1 ~ 10 Hz säädettävä | |
| Tarkkuusaste | ≥98% | |
| Väärä hälytysnopeus | 1% | |
| Erilainen kulma | ≤0,5 mrad | |
| Viestintärajapinta | RS422 | TTL/RS232 -käyttöliittymä voidaan mukauttaa |
| Jännite | 5 ~ 12 V | |
| Työvoima | ≤1,2W (@1Hz) | Normaali lämpötilakoe |
| valmiustila | ≤0,5 W | Käyttämällä PWR en PIN -tilaa, valmiustila 0,1 W |
| Mekaaninen shokki | 75 g, 1 ms | |
| Työlämpötila | -40 ℃～+60 ℃ | |
| Säilytyslämpötila | -45 ℃～+70 ℃ | |
| Luotettavuus | MTBF ≥ 1500h | |

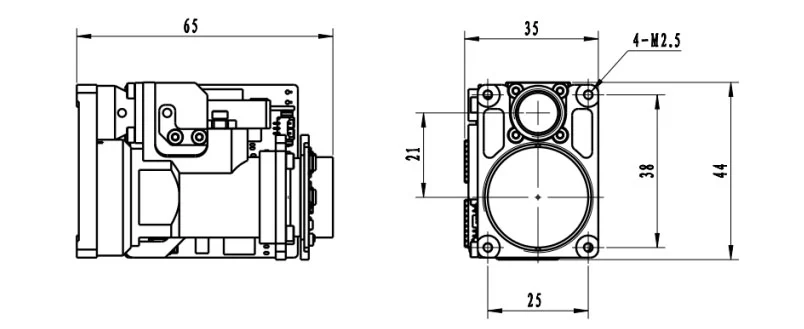

| Koko | ≤65 mm × 35 mm × 44 mm | |
| Paino | ≤75 g | |
| Päätoiminto | Ensimmäinen ja viimeinen tavoite vaihtelee, Monitasoinen, vaihtelee Etäisyyden selektiivisyys |
|
Huomautuksia:
1) Naton kohteen koko 2,3 m × 2,3 m; Ihmisen tavoitekoko 0,5 m × 1,7 m; UAV -kohteen koko 0,2 M × 0,3 m; Heijastavuus 30%, tarkkailijan näkyvyys ≥ 15 km
| nasta | määritelmä | selittää |
| 1 | Hölynpöly | Naru |
| 2 | Voima on | Virtalähde, 3 - 5 V |
| 3 | Uart_nc | (tyhjä) |
| 4 | Uart_tx | Sarjaportin lähetin, TTL_3.3V -taso |
| 5 | Uart_rx | Sarjaportti vastaanottava pää, TTL_3.3V -tasolla |
| 6 | Power_on | Moduulin virtakytkin, TTL_3.3V -taso; (> 0,7 V on, <0,15 V oletusarvoisesti pois) |
| Nasta | Määritelmä | Funktio | Muistiinpanot |
| 1 | RX+ | RS422 -vastaanotin + | Sininen |
| 2 | RX- | RS422 -vastaanotin - | Vihreä |
| 3 | TX- | RS422 -lähetys - | Violetti |
| 4 | TX+ | RS422 -siirto + | Keltainen |
| 5 | Hölynpöly | Viestinnän maadoitus | Valkoinen |
| 6 | Vee | Virtalähde + | Punainen |
| 7 | Hölynpöly | Virtalähde - | Musta |
| 8 | Pwn ja | / | Tuhka |
Ympäristön sopeutumiskyky
a) Työlämpötila:-40 ℃～+60 ℃.
b) Varastointilämpötila:-45 ℃～+70 ℃.
C) Satunnainen tärinä:15 ～ 2000Hz, 3 suuntaa. Erityiset testiolosuhteet on esitetty taulukossa 1.
Taulukko 1 Satunnaiset värähtelykoeolosuhteet
| Sarjanumero | Taajuusalue (Hz) | Kiihdytysspektritiheys (G2/HZ) | Tärinän aika (min) |
| 1 | 15 ～ 190 | 0.01 | Värähtely joka suuntaan 15 minuuttia |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
OEM/ODM -moduulit ja mukautetut ratkaisut
B0610X on suunniteltu järjestelmäintegraattoreille, jotka etsivät kätevää, tehokasta ja kompaktia laserliuosta. Se tarjoaa luotettavan suorituskyvyn monissa sovelluksissa.

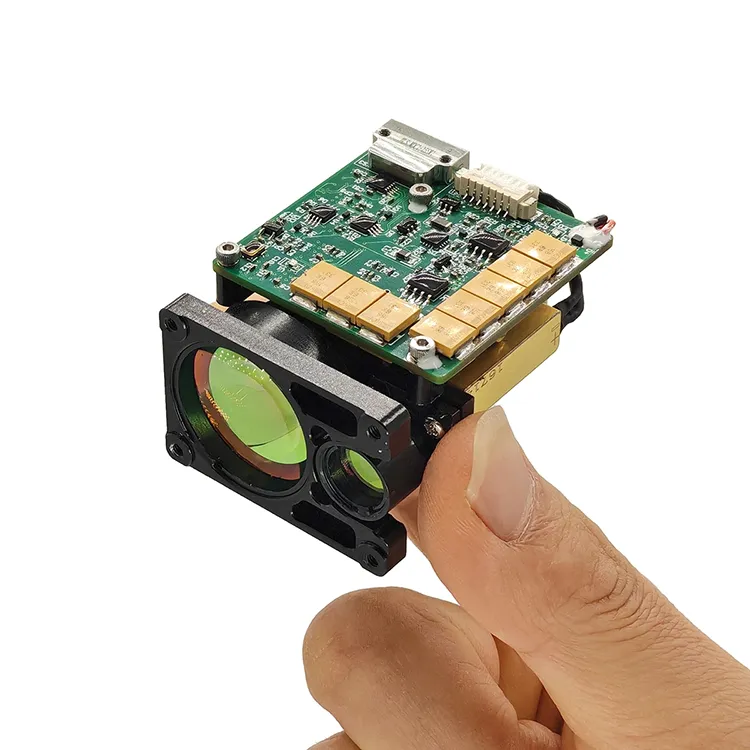

Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakeihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
1. Lähetysprotokolla: asynkroninen sarjaviestintä;
2. Porttinopeus: 115200;
3. Data -bitit: 10 bittiä: yksi aloitusbitti, 8 databittiä, yhden pysäytysbitti, virheellinen tarkistus;
4. Tietorakenne: Tiedot koostuu otsikon tavusta, komentoosasta, datan pituudesta, parametrien osasta ja tarkista tavu;
5. Viestintätila: Pääohjaus lähettää ohjauskomennot etäisyyskoneeseen, ja etäisyyskone vastaanottaa ja suorittaa ohjeet. Aluetilassa etäisyyslaite lähettää tietoa ja tilannetta takaisin ylemmälle tietokoneelle etäisyyden syklin mukaan. Viestintämuoto ja komennon sisältö näkyy seuraavassa taulukossa.
A) Pääohjaus lähettää
Lähettävän viestin muoto on seuraava:
| STX0 | Cmd | Lensi | Data1h | Data1L | Pakka |
Taulukko 2 Muoto Kuvaus lähetetystä viestistä
| tilausnumero | nimi | selittää | koodi | huomautukset |
| 1 | STX0 | Viestin aloituslippu | A5 (H) | |
| 2 | Cmd | CW | Katso taulukko 3 | |
| 3 | Lensi | DL | Kaikkien tavujen lukumäärä paitsi aloitusmerkki, komento sana ja tarkistussumma | |
| 4 | Data | parametri | Katso taulukko 3 | |
| 5 | saapuminen | |||
| 6 | Pakka | XOR -varmennus | Lukuun ottamatta kelvollista tavua, kaikki muut tavut ovat xored |
Komento kuvataan seuraavasti:
Taulukko 3 Kuvaus komentoista ja datasanoista, jotka päällikkö on lähettänyt etäisyydelle
| tilausnumero | CW | funktio | tavu | huomautukset | pituus | Esimerkkikoodi |
| 1 | 0x00 | lopettaa | Datah = 00 （h） Datal = 00 （h） |
Etäisyysmittari lopettaa mittauksen | Kuusi tavua | A5 00 02 00 A7 |
| 2 | 0x01 | Yksittäinen | Datah = 00 （h） Datal = 00 （h） |
Kuusi tavua | A5 01 02 00 00 A6 | |
| 3 | 0x02 | Jatkuva | Datah = xx （h） Datal = yy （h） |
Tiedot kuvaavat etäisyyttä, MS: ssä | Kuusi tavua | A5 02 02 03 E8 4E (1Hz aina) |
| 4 | 0x03 | itsensä tarkistaminen | Datah = 00 （h） Datal = 00 （h） |
Kuusi tavua | A5 02 02 00 A4 | |
| 5 | 0x04 | Aseta lähin etäisyys valintaan | Datah = xx （h） Datal = yy （h） |
Tiedot kuvaavat sokean vyöhykkeen arvoa, yksikkö 1m | Kuusi tavua | A5 04 02 00 64 C7 (100m on lähin etäisyys) |
| 6 | 0x06 | Kumulatiivinen määrä valonlähtökyselyjä | Datah = 00 （h） Datal = 00 （h） |
Kumulatiivinen määrä valonlähtökyselyjä | Kuusi tavua | A5 06 02 00 A1 |
| 7 | 0x11 | APD -voima on päällä | Datah = 00 （h） Datal = 00 （h） |
Kuusi tavua | A5 11 02 00 B6 | |
| 8 | 0x12 | APD -voima on pois päältä | Datah = 00 （h） Datal = 00 （h） |
Kuusi tavua | A5 12 02 00 B5 | |
| 9 | 0xeb | Numerokysely | Datah = 00 （h） Datal = 00 （h） |
Numerokysely | Kuusi tavua | A5 EB 02 00 00 4C |
a) Pääohjaus vastaanottaa muodon
Vastaanotetun viestin muoto on seuraava:
| STX0 | Cmd | Lensi | DATAn | Päivämäärä0 | Pakka |
Taulukko 4 Vastaanotetun viestien muotokuva
| tilausnumero | nimi | selittää | koodi | huomautukset |
| 1 | STX0 | Viestin aloituslippu 1 | A5 (H) | |
| 2 | Cmd_jg | Datakomennon sana | Katso taulukko 5 | |
| 3 | Lensi | DL | Kaikkien tavujen lukumäärä paitsi aloitusmerkki, komento sana ja tarkistussumma | |
| 4 | DN | parametri | Katso taulukko 5 | |
| 5 | D0 | |||
| 6 | Pakka | XOR -varmennus | Lukuun ottamatta kelvollista tavua, kaikki muut tavut ovat xored |
Pääohjaus vastaanottava tila Kuvaus:
Taulukossa 5 kuvataan etäisyysmittarin lähettämä datasana pääohjaimeen
| tilausnumero | CW | funktio | tavu | huomautukset | kokonaispituus |
| 1 | 0x00 | lopettaa | D1 = 00 （H） D0 = 00 （H） |
Kuusi tavua | |
| 2 | 0x03 | itsensä tarkistaminen | D8 ~ d1 | D8 -D7: -5V jännite, yksikkö 0,01 V. D6-D5: Sokea spot-arvo, yksikkö 1M D4: APD: n korkeajännitearvo, yksikkö V; D3: hiilityyppi, joka osoittaa APD: n lämpötilan, yksikkö: celsiusasteet; D2-D1: +5 V jännite, yksikkö 0,01 V |
12 tavua |
| 3 | 0x04 | Etäisyys lähimpään pääsyasetukseen, yksikkö m | D1 D0 | Tiedot kuvaavat lähimmän etäisyysarvoa, yksikköä 1m; Aloita korkea ja loppu matalaksi |
Kuusi tavua |
| 4 | 0x06 | Kumulatiivinen määrä valonlähtökyselyjä | D3 ~ d0 | Tiedot ilmaisevat valojen lukumäärän, 4 tavua, korkealla tavulla ensin | Seitsemän tavua |
| 5 | 0x11 | APD -voima on päällä | D1 = 00 （H） D0 = 00 （H） |
APD -voima on päällä | Kuusi tavua |
| 6 | 0x12 | APD -virta | D1 = 00 （H） D0 = 00 （H） |
APD -voima on pois päältä | Kuusi tavua |
| 7 | 0xed | Ylityöt | 0x00 0x00 | Laser on laserin työsuojauksessa, eikä sitä voida mitata. | Kuusi tavua |
| 8 | 0xee | Tehokkuusvirheet | 0x00 0x00 | Kuusi tavua | |
| 9 | 0xef | Sarjaporttiviestinnän aikakatkaisu | 0x00 0x00 | Kuusi tavua | |
| 10 | 0x01 | Yhden alueen mittaus (yksi tavoite, nolla toiselle ja kolmannelle tavoitteelle, nolla kolmannelle kohteelle kohteen alussa ja lopussa) | D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 |
D8-D6 Ensimmäinen tavoiteetäisyys (yksikkö 0,1 m) D5-D3-etäisyys toiseen kohteeseen (yksikkö: 0,1m) D2-D0 kolmas tavoiteetäisyys (yksikkö 0,1 m) 3. Tavoitteet ovat lähellä kaukaa D9 (bit7-bit00) lipun tavu: D9 on seitsemäs sijainti, joka osoittaa pääaallon; 1: Pääaalto on, 0: Ei pääaaltoa. D9 on kuudes sijainti, joka osoittaa kaikua; 1: Echo on 0: Ei kaikua D9 Viides sijainti osoittaa lasertilan; 1: Normaali laser, 0: Laser -vika D9 on aikakatkaisun lipun neljäs bitti, 1: normaali, 0: aikakatkaisu D9 on virheellinen kolmannessa asennossa (asetettu arvoon 1); D9 Toinen sijainti osoittaa APD -tilan; 1: Normaali, 0: Virhe D9 on ensimmäinen sijainti osoittaa, onko aikaisempi tavoite; 1: Aikaisempi tavoite on 0: Edellistä kohdetta (kohde sokealla alueella). D9 0. bitti osoittaa, onko olemassa seuraava kohde; 1: Seuraava kohde on 0: Ei myöhempää kohdetta (pääkohde pääkohde on seuraava kohde) |
14 tavua |
| 11 | 0x02 | Jatkuva etäisyys (yksi kohde, nolla toiselle ja kolmannelle tavoitteelle, nolla kolmannelle kohteelle kohteen alussa ja lopussa) | D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 |
D8-D6 Ensimmäinen tavoiteetäisyys (yksikkö 0,1 m) D5-D3-etäisyys toiseen kohteeseen (yksikkö: 0,1m) D2-D0 kolmas tavoiteetäisyys (yksikkö 0,1 m) 3. Tavoitteet ovat lähellä kaukaa D9 (bit7-bit00) lipun tavu: D9 on seitsemäs bitti, joka osoittaa pääaallon; 1: Pääaalto on, 0: Ei pääaaltoa. D9 on kuudes sijainti, joka osoittaa kaikua; 1: Echo on 0: Ei kaikua D9 Viides sijainti osoittaa lasertilan; 1: Normaali laser, 0: Laser -vika D9 on aikakatkaisun lipun neljäs bitti, 1: normaali, 0: aikakatkaisu D9 on virheellinen kolmannessa asennossa (asetettu arvoon 1); D9 Toinen sijainti osoittaa APD -tilan; 1: Normaali, 0: Virhe D9 on ensimmäinen sijainti osoittaa, onko aikaisempi tavoite; 1: Aikaisempi tavoite on 0: Edellistä kohdetta (kohde sokealla alueella). D9 0. bitti osoittaa, onko olemassa seuraava kohde; 1: Seuraava kohde on 0: Ei myöhempää kohdetta (pääkohde pääkohde on seuraava kohde) |
14 tavua |
| 12 | 0xeb | Numerokysely | D17 …… D0 | D17 D16 D15 D14 D13 D12 Koko konemallikoodi D11D10 -tuotteenumero D9 D6 -ohjelmistoversio D5 D4 APD -numero D3 D2 -lasernumero FPGA: n versio D1 |
22 tavua |
| HUOMAUTUS: ① määrittelemätön datatavu/bitti, oletus on 0; | |||||
Jos haluat lisätietoja tuotteistamme, ota yhteyttä Jioptikiin.
