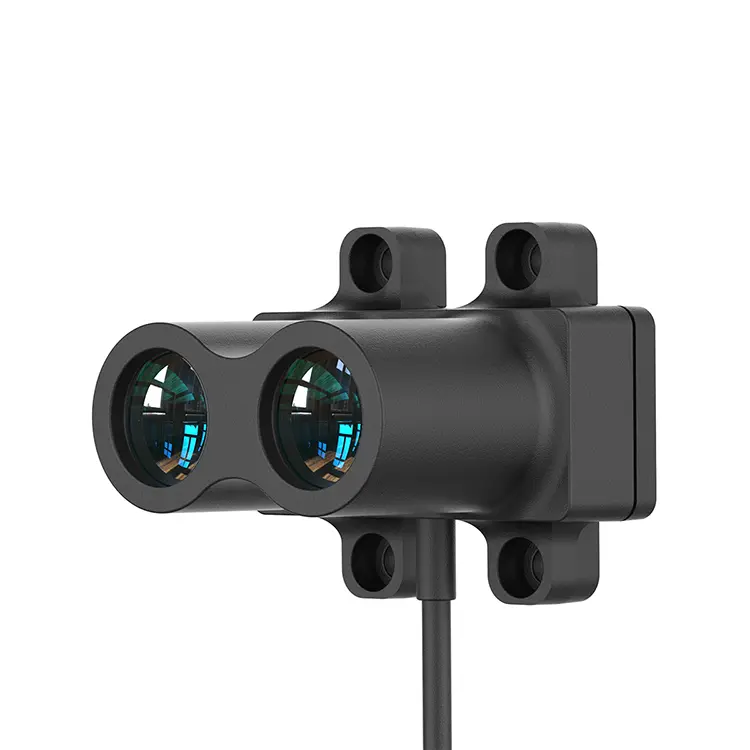

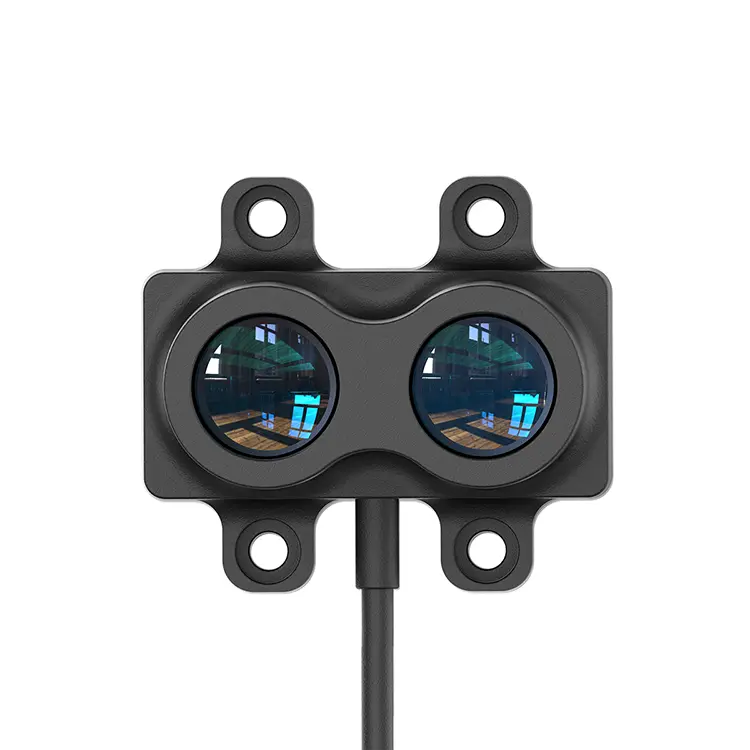

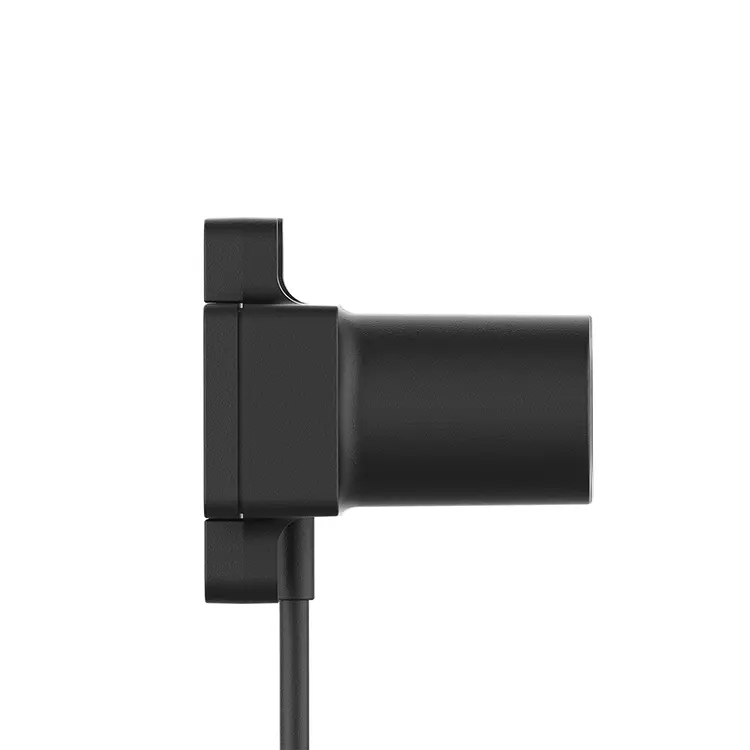

STA-LR-A20M TOF -laser, joka on tutka-anturi on kustannustehokas lyhyen kantaman laser, joka on tutka-anturi, joka on päivitetty merkittävästi ja optimoitu drofof: n perusteella. Sen alue voi olla jopa 20 metriä, tehokkaammalla optisella järjestelmällä ja optimoidulla piirisuunnittelulla. Varmistaen samalla korkeamman suorituskyvyn, sillä on myös erinomainen suorituskyky sokeissa paikoissa ja virrankulutuksissa. Algoritmien päivityksen ja optimoinnin myötä myös virheen suorituskyky eri ympäristöissä on parantunut merkittävästi.
STA-LR-A20: n korkean tarkkuuden laser, joka ulottuu tutka-objektiiviin, omaksuu päällystetyn lasilinssin läpäisyn parantamiseksi, selkeämmän saavuttamiseksi ja sillä on suurempi lasikovuus, naarmuuntumiskestävyys, korroosionkestävyys ja pidentynyt käyttöikä. Lämpötilan kompensointi mahdollistaa tarkan mittauksen laajalla käyttölämpötila -alueella -40 ° C -+70 ° C. Sit voidaan levittää laajasti pelloilla, kuten miehittämätön ilma -ajoneuvon korkeusohjaus, älykäs kuljetus, älykkäät pysäköintialueet ja älykäs maatalous.
| Tuotemalli | STA-LR-A20 | |
| Tuotteen suorituskyky | Mittausalue | 20m@90%; 7m@10% |
| Mittaustaajuus | 1-2000 Hz | |
| toistettavuus | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |
| Etäisyystarkkuus | ± 3 cm （≤6m）, ± 0,5%(＞ 6m) | |
| Etäisyysresoluutio | 1 cm | |
| Suojeluluokka | IP65 | |
| Keskianen ympäristön valolle | 100 klux | |
| Optinen parametri | Kenttäkulma | 47Mard （2,7 °） |
| Lasersäteen divergenssikulma | 34Mard （1,9 °） | |
| Lasersäteen aallonpituus | 850 nm | |
| Silmien turvallisuus | Luokka I (IEC 60825 - 1: 2014) | |
| Viestintä rajapinta |
Viestintärajapinta | Lvttl/rs485/i/iic |
| Mekaaninen rajapinta | XH-4P-päätteet (XHP-4) BMW -kaapeliliittimet Putkimaiset liittimet (E0508) |
|
| Mekaaninen sähköparametrit |
Toimitusjännite | 5V |
| Suurin virrankulutus | ＜ 160MW | |
| toiset | Yleinen ulottuvuus | 30*30*34mm |
| Käyttölämpötila | -20 ℃ -70 ℃ | |
| paino | 20 g | |
| Linjan pituus | 35 cm | |
| HUOMAUTUS: Alueen tarkkuus, etäisyysresoluutio, toistotarkkuus jne. Kaikki testattiin sisätiloissa 25 ℃ diffuusi heijastuskyky (90% heijastuskyky). Olosuhteiden muutokset voivat johtaa mittaustulosten vaihteluihin. | ||
LR-sarjan korkean tarkkuuden laserilla on 6 rajapinta ja 3 liittoa.
6 tyyppiä rajapintoja
● Viestintäluokka: LVTTL/IIC/RS485 (Modbus)
● Kytkentätyyppi: I0 (3. 3V)/I0 (NPN)/IO (PNP)

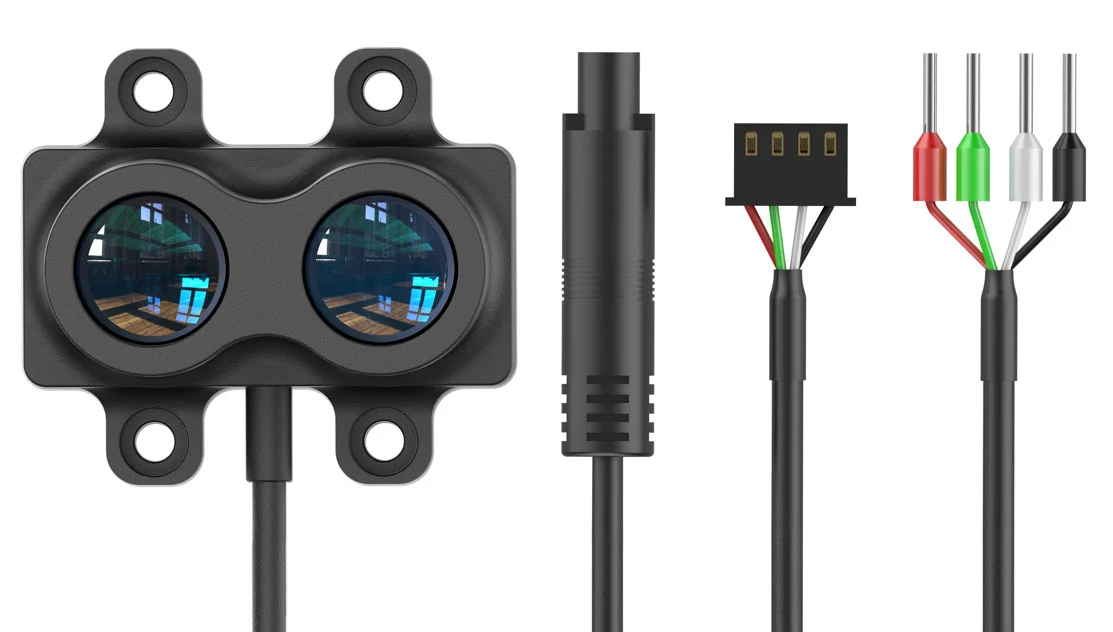

3 liittimiä
● XH-4P-liitin (oletus): Elektroniset insinöörit käyttävät liitin.
● BMW -kaapeliliitin (räätälöity): IP67 -pölynpitävä ja vedenpitäjä liittimessä, helppo kytkeä ja irrottaa pistoke.
● Putkiliitin (malli: E0508): Laajasti käytetty johdotusliittimen tyyppi automaatiolaitteissa.

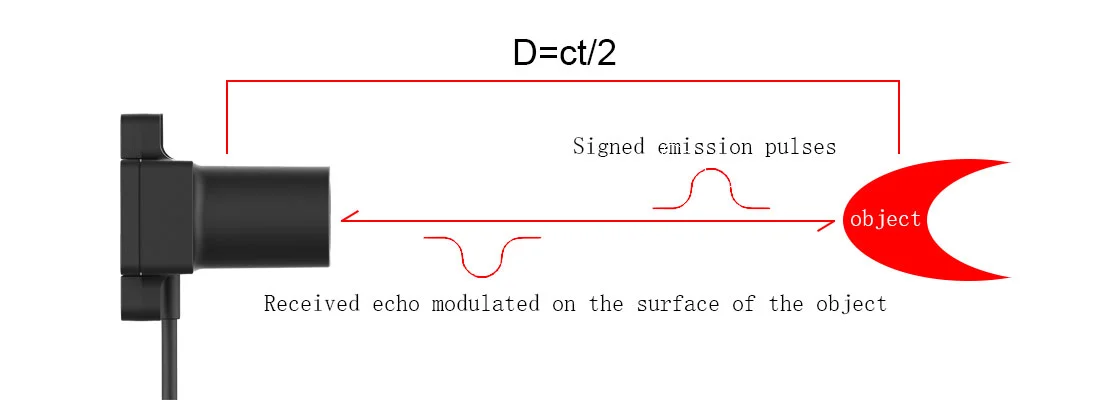

LR -sarjan laser, joka on tutka, käyttää parannettua tekniikkaa, perimällä perinteisen Pulse TOF -menetelmän edut yhdistäen tehdas -allekirjoitukseen, mikä tekee LRXX -sarjan tasapainon tarkkuuden ja nopeuden ja suoritetaan hyvin ulkona.
Jos haluat lisätietoja tuotteistamme, ota yhteyttä Jioptikiin.
