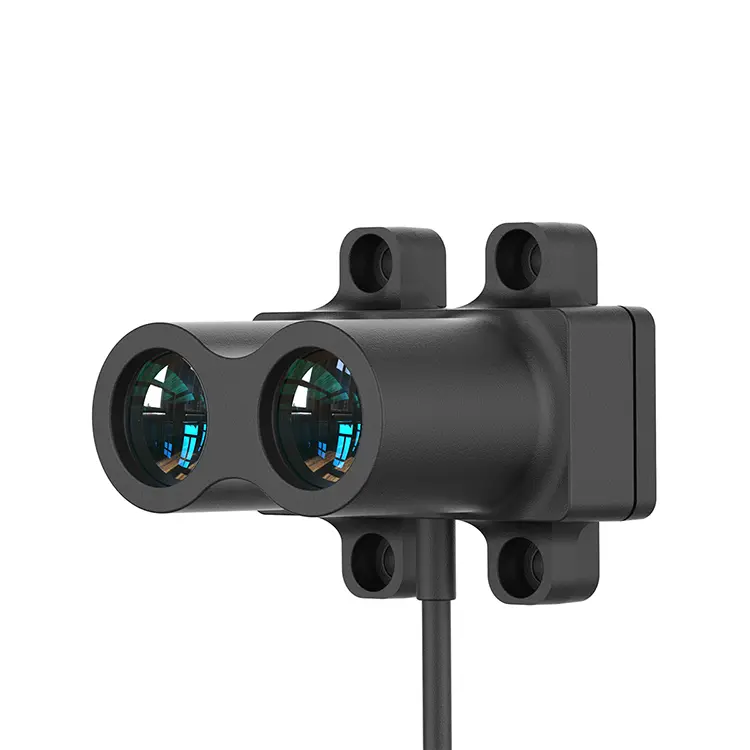

TOF Range LidarLaskee mitatun kohteen etäisyyden mittaamalla suoraan sähkömagneettisten aaltojen emission ja vastaanoton aikaeron. Tätä tekniikkaa käytetään laajasti Lidarissa, ja sillä on suuren tarkkuuden ja vahvan reaaliaikaisen suorituskyvyn ominaisuudet.
Lidar -kuvantamisen periaate voidaan tiivistää seuraavasti: Valon lähettäminen tiettyyn näkökenttään (FOV) laserlähettimen kautta ja käyttämällä vastaanotinta, jotta nämä valot heijastavat tietoa alueella. Perustuen tunnetun ja heijastuneen valon tunnettuihin ja saatuihin yksityiskohtaisiin tietoihin, järjestelmä voi suoraan laskea tai johtaa heijastuspisteen erilaisia ominaisuuksia, kuten nopeutta, etäisyyttä, korkeutta ja heijastusvoimakkuutta.
Nämä tiedot ovat tärkeitä seuraavissa sovelluksissa, koska ne voivat tarjota tarkan mittauksen ja sijoittamisen eri tehtäviin. Samanaikaisesti Lidarin toimintaperiaatteeseen liittyy myös erilaisia tekniikoita, mukaan lukien DTOF (valon lentoajan suora mittaus) ja ITOF (valon lentoajan epäsuora mittaus mittaamalla vaihesiirto), jotka yhdessä varmistavat Lidarin suuren tarkkuuden ja tehokkuuden. Lisäksi Lidar perustuu myös moniin avainkomponentteihin, kuten pulssitetut laser diode (PLD), lumivyöryvaloja (APD) ja yksittäiset fotonikyvyn diodit (SPADS), jotka yhdessä muodostavat Lidarin lähetys- ja vastaanottojärjestelmät.
Vaihepohjaisessa laserissa, jotta voidaan ratkaista ristiriita yksiselitteisen etäisyyden ja mittaustarkkuuden välillä, samassa mittausjärjestelmässä on useita lasermodulaatiotaajuuksia. Yhdessä mittauksessa saman etäisyyden mittaamiseen käytetään useita taajuusasteikkoja, ja sitten tulokset sulatetaan lopullisen etäisyyden saamiseksi. SeTOF Range LidarPeriaate perustuu erilaisten taajuusmodulaatioiden vaihepohjaiseen periaatteeseen.
Pulssimodulaatiokaavion valonlähde moduloidaan neliöaaltopulssien mukaan. Jokainen vastaanottopäässä oleva pikseli koostuu valoherkästä yksiköstä, joka voi muuntaa tapahtumavalon virtaan. Valoherkkä yksikkö on kytketty useisiin korkeataajuisiin muuntamiskytkimiin, jotka ohjaavat virran eri kondensaattoreihin, jotka voivat tallentaa latauksen.
Laservalonlähde kytkeytyy pääsemään kevyen pulssin ja sammuttaa sen sitten. Samanaikaisesti ohjausyksikkö aukeaa ja sulkee elektronisen ikkunan vastaanottopäässä. Vastaanottavan pään vastaanottama maksu tallennetaan valoherkän elementin. Sitten ohjausyksikkö kytkee virran päälle ja pois päältä toisen kerran. Tällä kertaa suljin avautuu myöhemmin, samalla kun valonlähde on sammutettu. Äskettäin vastaanotettu maksu tallennetaan myös.
TOF Range Lidar, Tutka, joka perustuu lentoajan tekniikkaan (TOF), perustuu perusperiaatteeseen, jolla mitataan tarkasti sähkömagneettisten aaltojen päästöjen ja vastaanoton välinen aikaero. Tämän aikaeron aikana tutka voi laskea kohdeobjektin tarkan etäisyyden. Tätä tekniikkaa ei käytetä vain laajasti lasertutkissa, vaan sillä on myös tärkeä rooli monilla aloilla sen suuren tarkkuuden ja vahvan reaaliaikaisen suorituskyvyn vuoksi.
Jos haluat lisätietoja tuotteistamme, ota yhteyttä Jioptikiin.
