Kuinka 905 nm:n LRF-moduulia käytetään nykyaikaisissa etäisyysjärjestelmissä?

Artikkelin tiivistelmä

A 905nm LRF-moduulion keskeinen komponentti nykyaikaisissa laseretäisyys- ja etäisyysmittausjärjestelmissä, ja se on laajalti käytössä teollisuusautomaatiossa, älykkäässä kuljetuksessa, ulkomittauksessa ja sähköoptisessa integraatiossa. Tämä artikkeli tarjoaa kattavan teknisen analyysin 905 nm LRF-moduulista ja selittää, miten se toimii, missä sitä käytetään ja kuinka sen tekniset tiedot vastaavat todellisia järjestelmävaatimuksia. Yksityiskohtaiset parametrit, jäsennellyt selitykset ja yleiset tekniset kysymykset sisältyvät teknisen arvioinnin ja hankintapäätösten tueksi. Keskustelu päättyy käytännön integraationäkemyksiin ja JioptiK-brändiviittaukseen teknistä yhteistyötä varten.

Sisällysluettelo

• 1. Kuinka 905 nm:n LRF-moduuli toimii etäisyyden mittauksessa?
• 2. Miten 905 nm:n LRF-moduulin tekniset tiedot määritellään ja arvioidaan?
• 3. Miten 905 nm:n LRF-moduuli integroidaan sovellusjärjestelmiin?
• 4. Miten 905 nm:n LRF-moduulit kehittyvät tulevaisuuden etäisyystekniikoissa?

1. Kuinka 905 nm:n LRF-moduuli toimii etäisyyden mittauksessa?

905 nm:n LRF-moduuli toimii Time-of-Flight (ToF) -periaatteella, jossa 905 nanometrin aallonpituudella lähetetty laserpulssi kulkee kohti kohdetta, heijastuu sen pinnalta ja palaa vastaanottimeen. Moduuli laskee etäisyyden mittaamalla tarkasti lähetyksen ja vastaanoton välillä kuluneen ajan.

905 nm:n aallonpituus on lähi-infrapunaspektrin sisällä ja tasapainottaa ilmakehän lähetystehokkuutta ja komponenttien saatavuutta. Tätä aallonpituutta käytetään laajalti, koska se on yhteensopiva piipohjaisten ilmaisimien ja vakiintuneen puolijohdelasertekniikan kanssa.

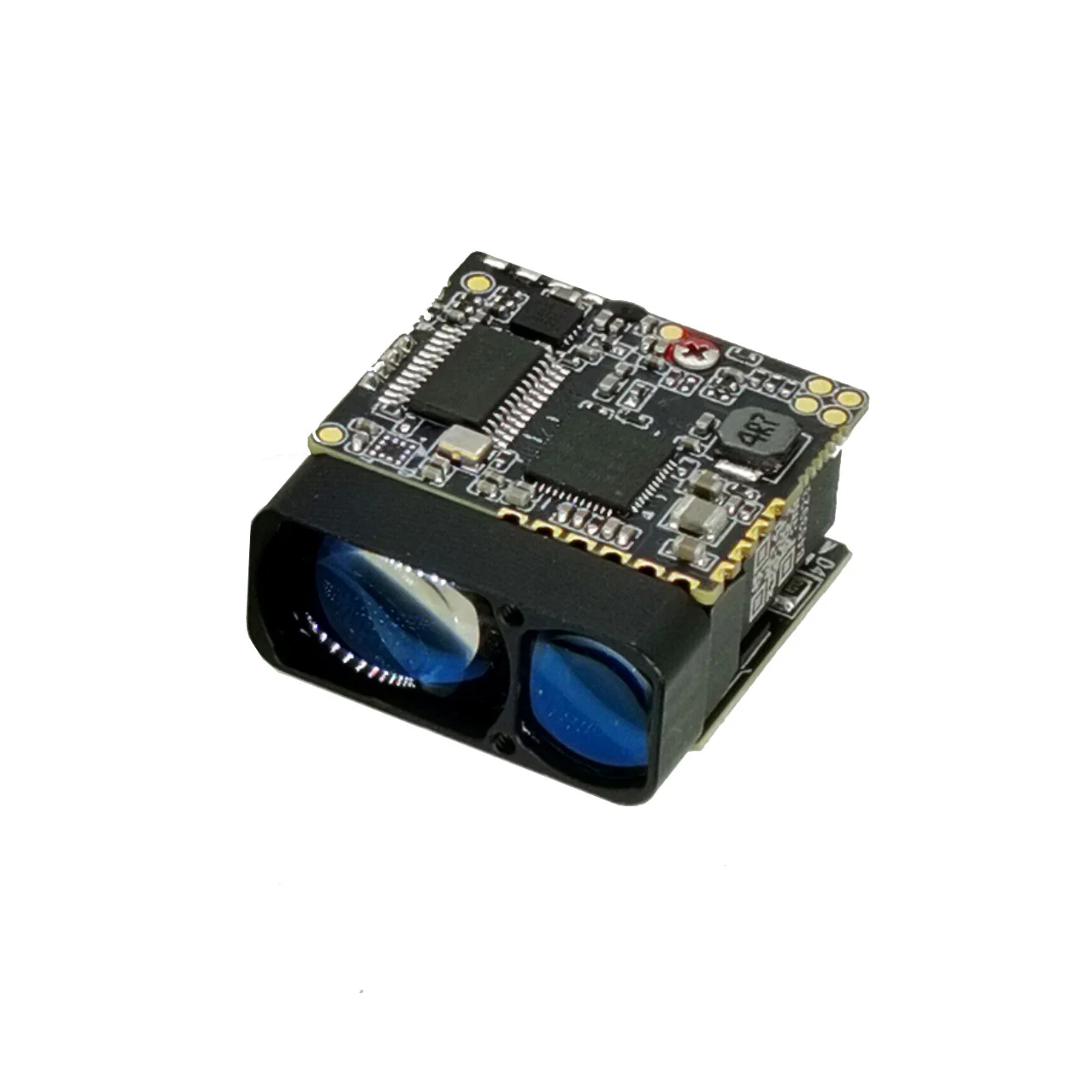

Tyypillinen 905 nm:n LRF-moduuli koostuu laserlähettimestä, vastaanottooptiikasta, valoilmaisimesta, ajastuspiiristä, signaalinkäsittely-yksiköstä ja tietoliikenneliitännästä. Yhdessä nämä komponentit mahdollistavat tarkan mittauksen vaihtelevissa ympäristöolosuhteissa, kuten sumussa, pölyssä ja muuttuvassa heijastuskyvyssä.

Käytännön järjestelmissä moduuli toimii itsenäisenä etäisyysyksikkönä, joka toimittaa reaaliaikaista etäisyystietoa isäntäohjaimille lisälaskentaa, päätöksentekoa tai visualisointia varten.

2. Miten 905 nm:n LRF-moduulin tekniset tiedot määritellään ja arvioidaan?

905 nm:n LRF-moduulin tekninen arviointi edellyttää sen ydinsuorituskykyparametrien selkeää ymmärtämistä. Nämä tekniset tiedot määrittävät soveltuvuuden tiettyihin sovelluksiin, olipa kyseessä lyhyen kantaman tarkkuusmittaus tai pitkän kantaman ulkoilman havaitseminen.

Alla on konsolidoitu yleiskatsaus teollisuusluokan 905 nm LRF-moduulin edustaviin teknisiin parametreihin:

Nämä parametrit vaikuttavat suoraan järjestelmätason suorituskykyyn. Esimerkiksi säteen hajoaminen vaikuttaa spatiaaliseen resoluutioon pitkillä etäisyyksillä, kun taas pulssin toistotaajuus määrittää reaaliaikaisen vasteen dynaamisissa skenaarioissa.

Moduuleja arvioidessaan insinöörit asettavat usein etusijalle vakauden lämpötila-alueilla, tulostietojen johdonmukaisuuden ja yhteensopivuuden olemassa olevien sähköoptisten osajärjestelmien kanssa.

3. Miten 905 nm:n LRF-moduuli integroidaan sovellusjärjestelmiin?

905 nm:n LRF-moduulin integrointi vaihtelee toimialoittain, mutta yleensä se noudattaa standardoituja optoelektroniikan suunnittelukäytäntöjä. Moduuli on tyypillisesti upotettu isäntäalustaan, joka tarjoaa virranhallinnan, tietojenkäsittelyn ja mekaanisen kohdistuksen.

Yleisiä sovellusalueita ovat:

Älykkäissä kuljetusjärjestelmissä 905 nm:n LRF-moduuleja käytetään esteiden havaitsemiseen, nopeuden valvontaan ja ajoneuvon paikantamiseen. Niiden nopea reagointi ja pitkän kantaman suorituskyky tukevat luotettavaa ulkokäyttöä.

Teollisuusautomaatiossa moduuli mahdollistaa kosketuksettoman etäisyysmittauksen nostureissa, robotiikassa ja materiaalinkäsittelyjärjestelmissä, mikä vähentää mekaanista kulumista ja parantaa turvallisuutta.

Sähköoptisissa hyötykuormissa, kuten valvonta- tai kohdistusjärjestelmissä, moduuli synkronoituu kuvantamisantureiden kanssa tuottaakseen tarkat etäisyystiedot, jotka on kohdistettu visuaalisen ulostulon kanssa.

Järjestelmäsuunnittelijoiden on otettava huomioon optinen kohdistus, sähkömagneettinen yhteensopivuus ja lämpöhäviö integroinnin aikana. Oikea kalibrointi varmistaa, että mitattu etäisyys on kohdakkain optisen akselin ja järjestelmän vertailukehysten kanssa.

Yleisiä kysymyksiä 905 nm:n LRF-moduuleista

K: Miten kohteen heijastus vaikuttaa etäisyyssuorituskykyyn?
V: Kohteen heijastavuus vaikuttaa suoraan palautetun signaalin voimakkuuteen. Hyvin heijastavat pinnat mahdollistavat pidemmät tunnistusetäisyydet, kun taas matalan heijastavuuden tai diffuusi kohteet vähentävät tehollista kantamaa ja saattavat vaatia signaalin keskiarvoistamista.

K: Kuinka 905 nm:n LRF-moduuli toimii huonossa säässä?
V: Vaikka lähi-infrapuna-aallonpituudet vaimentavat jonkin verran sumussa, sateessa tai pölyssä, 905 nm:n moduulit ylläpitävät luotettavaa suorituskykyä optimoitujen pulssienergian ja signaalinkäsittelyalgoritmien ansiosta.

K: Miten silmien turvallisuutta hallitaan 905 nm:n laseretäisyydellä?
V: Silmien turvallisuutta ohjataan pulssin keston, toistotaajuuden ja säteen hajoamisen avulla, mikä varmistaa kansainvälisten laserturvastandardien noudattamisen säilyttäen samalla tehokkaan etäisyyden.

4. Miten 905 nm:n LRF-moduulit kehittyvät tulevaisuuden etäisyystekniikoissa?

905 nm:n LRF-moduulien tulevaa kehitystä ohjaa kompaktiuden, paremman integraation ja parannetun signaalin vaatimus. Puolijohdelaserien ja -ilmaisimien kehitys parantaa suorituskykyä ja vähentää virrankulutusta.

Nousevia trendejä ovat tiiviimpi integraatio tekoälyä tukeviin prosessointiyksiköihin, mikä mahdollistaa reaaliaikaisen suodatuksen, objektien luokittelun ja mukautuvat etäisyysstrategiat. Monianturifuusio, joka yhdistää LRF-datan näkö- ja inertia-antureihin, on tulossa vakioksi edistyneissä alustoissa.

Vaihtoehtoisten aallonpituuksien ilmaantumisesta huolimatta 905 nm:n LRF-moduuli on edelleen hallitseva valinta kypsän toimitusketjunsa, sääntelyn tuntemuksensa ja todistetun kenttäluotettavuuden ansiosta.

Valmistajat, kutenJioptiKJatka 905 nm:n LRF-moduulien suunnittelua vastaamaan kehittyviä alan standardeja ja tarjoaa skaalautuvia ratkaisuja sekä kaupallisiin että erikoissovelluksiin.

Järjestelmäintegraattoreille ja projektikehittäjille, jotka haluavat yksityiskohtaisia ​​määrityksiä, mukautusvaihtoehtoja tai teknistä konsultaatiota 905nm LRF-moduuleista, suositellaan suoraa yhteydenpitoa JioptiK:n kanssa.Ota yhteyttätutkia, kuinka räätälöidyt valikoimaratkaisut voidaan mukauttaa erityisiin toiminnallisiin vaatimuksiin.
